¡Hola! Como proveedor de transformadores de tipo central, a menudo me preguntan sobre la gestión térmica en estos dispositivos. Entonces, pensé que me tomaría unos minutos para desglosarlo.

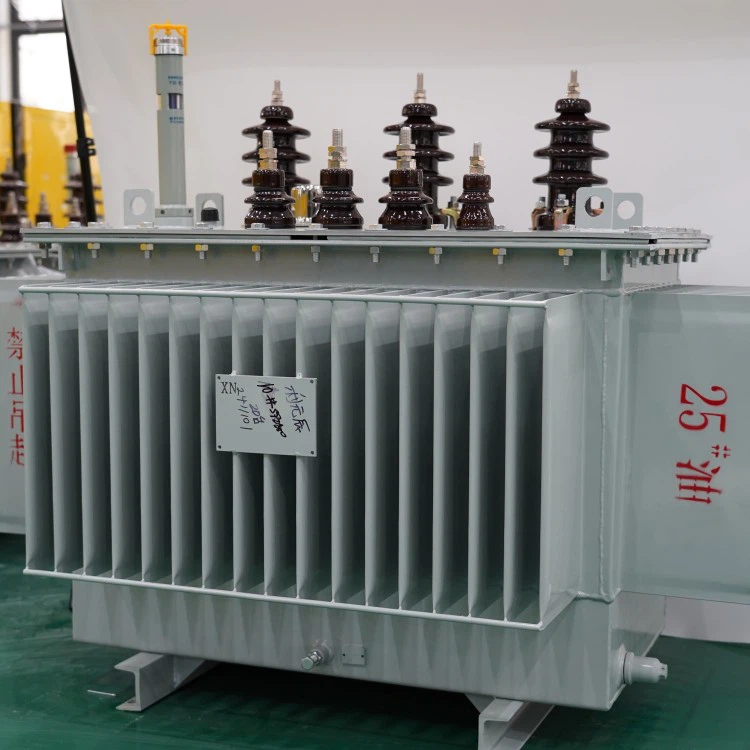

Comencemos con lo básico. Un transformador de tipo central es una pieza crucial de equipo en la red de distribución de energía. Puede obtener más información sobre esto en esta página:Transformador de tipo de núcleo. Funciona transfiriendo energía eléctrica entre los circuitos a través de la inducción electromagnética. Pero aquí está la cosa: durante este proceso de transferencia de energía, se genera una cantidad significativa de calor. Y ahí es donde entra la gerencia térmica.
¿Por qué es importante la gestión térmica?
El calor generado en un transformador de tipo de núcleo puede tener algunas consecuencias bastante graves si no se manejan adecuadamente. En primer lugar, el calor excesivo puede hacer que los materiales de aislamiento dentro del transformador se degraden. Verá, estos materiales de aislamiento están diseñados para evitar circuitos eléctricos cortos entre diferentes partes del transformador. Cuando comienzan a descomponerse debido a las altas temperaturas, el riesgo de circuitos cortos aumenta significativamente. Esto no solo afecta el rendimiento del transformador, sino que también puede conducir a una falla completa del equipo.
Otro problema es que las altas temperaturas pueden reducir la vida útil del transformador. Piénselo así: si mantiene una máquina funcionando a su máxima capacidad todo el tiempo, se desgastará mucho más rápido. Lo mismo ocurre con un transformador de tipo central. Los componentes dentro, como los devanados y el núcleo, están bajo estrés cuando la temperatura es demasiado alta. Con el tiempo, este estrés puede causar daño físico a estos componentes, lo que lleva a una vida útil general más corta.
¿Cómo se genera el calor en un transformador de tipo de núcleo?
Hay dos fuentes principales de generación de calor en un transformador de tipo núcleo: pérdidas de cobre y pérdidas de núcleo.
Las pérdidas de cobre, también conocidas como pérdidas de I²R, ocurren en los devanados del transformador. Cuando la corriente fluye a través de los devanados, que están hechos de cobre (de ahí el nombre), hay una resistencia al flujo de electricidad. Según la ley de Ohm, cuando la actual (i) pasa a través de una resistencia (R), la potencia se disipa en forma de calor. La cantidad de calor generado es proporcional al cuadrado de la corriente y la resistencia de los devanados. Entonces, si la corriente en los devanadas aumenta, el calor generado aumenta exponencialmente.
Las pérdidas centrales, por otro lado, son causadas por dos factores: histéresis y corrientes de Eddy. La pérdida de histéresis ocurre porque el campo magnético en el núcleo del transformador cambia de dirección con cada ciclo de la corriente alterna. Este cambio en el campo magnético hace que los dominios magnéticos en el material central se realineen, lo que requiere energía. Esta energía se disipa como calor. La pérdida de corriente de Eddy se debe a las corrientes inducidas que circulan dentro del núcleo. Estas corrientes son causadas por el cambio y flujo magnético cambiante en un patrón circular. La resistencia del material central hace que estas corrientes de remolino generen calor.
Técnicas de gestión térmica
Ahora que sabemos por qué la gestión térmica es importante y de dónde proviene el calor, hablemos sobre cómo gestionamos el calor en un transformador de tipo central.
Enfriamiento natural
La forma más simple de gestión térmica es el enfriamiento natural. En este método, el transformador está diseñado de tal manera que el calor puede disiparse en el entorno circundante a través de la convección y la radiación. El gabinete del transformador a menudo está diseñado con aletas u otras características de superficie, área de aumento. Estas aletas aumentan el área de superficie del transformador, lo que permite que se transfieran más calor al aire. A medida que aumenta el aire caliente, el aire más frío toma su lugar, creando una corriente de convección natural que ayuda a llevar el calor. La radiación también juega un papel, ya que el transformador emite radiación infrarroja, que transfiere el calor a los objetos circundantes.
Forzado - enfriamiento de aire
Para transformadores más grandes o aquellos que operan bajo cargas pesadas, el enfriamiento natural puede no ser suficiente. Ahí es donde entra forzada: en este método, en este método, los ventiladores se usan para soplar aire sobre los devanados y el núcleo del transformador. Los ventiladores aumentan la tasa de transferencia de calor al obligar al aire más fresco a entrar en contacto con las superficies calientes del transformador. Este método es más efectivo que el enfriamiento natural porque puede eliminar el calor más rápidamente. Sin embargo, requiere energía adicional para ejecutar los ventiladores, y también existe el costo de mantenimiento asociado con los propios ventiladores.
Enfriamiento de aceite
El enfriamiento de aceite es otra técnica de gestión térmica popular para transformadores de tipo central. El transformador está sumergido en un aceite aislante especial. El aceite tiene varias ventajas. Primero, es un excelente aislante, que ayuda a evitar circuitos eléctricos cortos. En segundo lugar, tiene una alta capacidad de calor específica, lo que significa que puede absorber una gran cantidad de calor sin un aumento significativo de la temperatura. El aceite calentado se eleva a la parte superior del tanque del transformador y luego circula a través de un sistema de enfriamiento, como un radiador o un intercambiador de calor. En el sistema de enfriamiento, el calor se transfiere del aceite al aire o el agua circundantes, y el aceite enfriado se devuelve al transformador.
Monitoreo de condiciones térmicas
Solo implementar técnicas de gestión térmica no es suficiente. También necesitamos monitorear las condiciones térmicas del transformador de tipo de núcleo. Esto se hace usando varios sensores. Los sensores de temperatura se colocan en puntos críticos dentro del transformador, como los devanados y el núcleo. Estos sensores miden continuamente la temperatura y envían los datos a un sistema de monitoreo.
Si la temperatura excede un cierto umbral, se puede activar una alarma. Esto permite a los operadores tomar medidas antes de que ocurra cualquier daño grave. En algunos casos, el sistema de monitoreo también puede ajustar el sistema de enfriamiento automáticamente. Por ejemplo, si la temperatura aumenta, los ventiladores en un sistema de enfriamiento de aire forzado se pueden configurar para funcionar a una velocidad más alta, o se puede aumentar la velocidad de circulación de aceite en un transformador enfriado por aceite.
Conclusión
En conclusión, la gestión térmica es un aspecto crítico de la operación del transformador de tipo central. Al comprender cómo se genera el calor, implementar técnicas efectivas de gestión térmica y monitorear las condiciones térmicas, podemos garantizar la operación confiable y a largo plazo de estos transformadores.
Si está buscando un transformador de tipo central o tiene alguna pregunta sobre la gestión térmica o nuestros productos, no dude en comunicarse. Estamos aquí para ayudarlo a encontrar la solución correcta para sus necesidades de distribución de energía. Comencemos una conversación y veamos cómo podemos trabajar juntos para cumplir con sus requisitos.
Referencias
- Sistemas de energía eléctrica por JR Lucas
- Transformers: Diseño y aplicación de Robert C. Dorf
